产品系列:自动化夹具系列

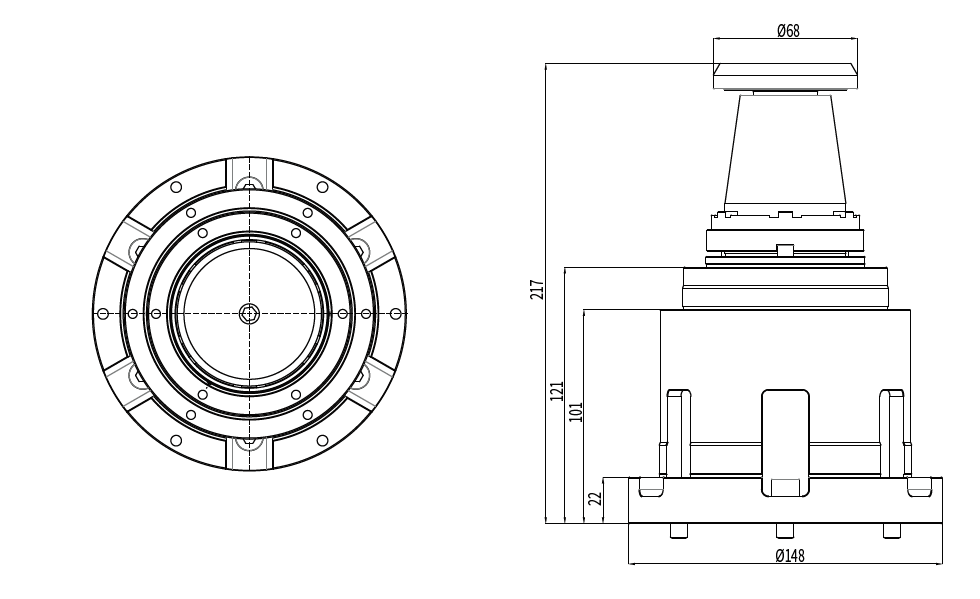

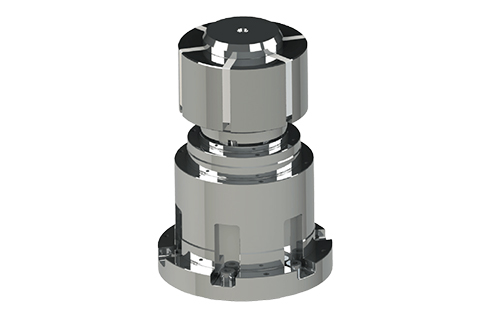

型号:DFZ04-69/120 反涨单元

本产品属于自动化夹具,主要应于数控车床,撑工件内孔,特别适用于薄壁零件,减少夹持变形,具有高转速、高精度、装夹牢靠等特点。


高转速: 工作转速最大可达6500rpm,提高工件表面质量;

高精度: 撑工件内孔,反复拆装同轴度小于0.01mm;

装夹牢靠: 采用一夹一靠的夹紧方式,最小夹持长度可达5mm;

长寿命: 有相对滑动的零件采用碳氮共渗和表面淬火处理,精度保持性好,寿命长。


产品型号Product   model DFZ04-69/120
同轴度 [ m m ]Coaxiality [ mm ]≤0.01
油缸允许最大拉力 [ K   N ]Cylinder maximum   permissible tension [ KN ]9
最大夹紧力 [ K N ]Maximum clamping   force [ KN ]38
极限转速 [ r p m   ]Limit speed [ rpm ]6500
撑工件内孔直径范围(m   m)Inner hole diameter   range of supporting workpiece [ mm ]19-29
