本产品是一款重载车床电主轴,最高转速4500 rpm,主轴采取A2-6鼻端、安装直径240mm、配置22KW永磁同步电机,额定扭力达140Nm,最大扭力可达431Nm。安装可配置8、10寸卡盘、油缸,用于钢件、铸件、有色金属的精车、重切加工,可进行52机型的数控车床、车铣复合机床安装,主要应用于汽车、航空航天、五金市场等领域加工,是一款满足重切加工需求的车床电主轴。
1.高性能重载轴承应用
通过轴承应用优化,刚度≥800N/μm,可进行不锈钢5mm切深重切加工,具备高效加工能力
2.配置高性能永磁同步电机
额定功率:22KW
额定扭矩:140Nm
最高转速:4500rpm
最大扭矩:431.7Nm
3.配置多样性
可根据客户不同需求,进行电压与编码器的选配
电机类型 | 三相交流永磁同步电动机 |
最高转速(rpm) | 4500 |
最大电流(A) | 169 |
最大扭矩(Nm) | 431.7 |
额定电压(V) | 220/380 |
额定功率(S1/100%)(kw) | 22 |
额定扭矩(S1/100%)(Nm) | 140 |
平衡等级 | G0.4 |
润滑形式 | 油脂 |
鼻端形式 | A2-6 |
锥面跳动(mm) | ≤0.003 |
前端面跳动(mm) | ≤0.003 |
标准棒300mm处跳动 | ≤0.01 |
轴承型号 | 4x7022+N1017 |
通孔直径(mm) | φ66 |
编码器 | 弦波磁感应编码器 |
重量(kg) | 156 |
安装方式 | 卧式安装 |

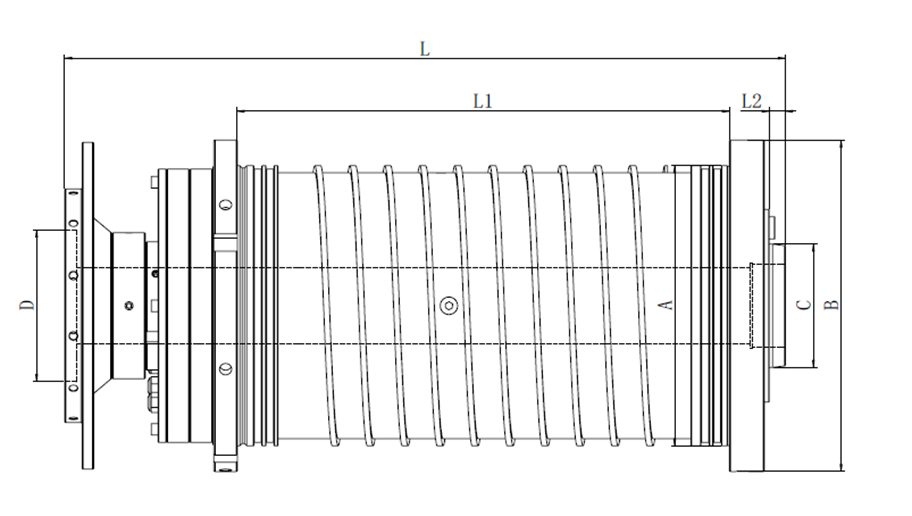

A | φ240 |
B | φ284 |
C | φ105.6 |
D | φ130 |
L | 618 |
L1 | 422 |
L2 | 14 |
适配数控系统 | 西门子、发那科、华中数控、广数、宝元等 |
