本产品是一款重载车床外驱主轴，最高转速4500 rpm，主轴采取A2-6鼻端、安装直径220mm、配置15KW永磁同步电机，额定扭力达95.5Nm，最大扭力可达170.6Nm。安装可配置8、10寸卡盘、油缸，用于钢件、铸件、有色金属的精车、重切加工，可进行52机型的数控车床、车铣复合机床安装，与通用的A2-6外驱主轴安装尺寸一致，可直接切换。主要应用于汽车、航空航天、五金市场等领域加工，是一款满足重切加工需求的车床电主轴。
1.高性能重载轴承应用
通过轴承应用优化，刚度≥800N/μm，可进行不锈钢5mm切深重切加工，具备高效加工能力
2.配置高性能永磁同步电机
额定功率：15KW
额定扭矩：95.5Nm
最高转速：4500rpm
最大扭矩：170.6Nm
3.配置多样性
可根据客户不同需求，进行电压与编码器的选配
| 电机类型 | 三相交流永磁同步电机 |
| 最高转速（rpm） | 4500 |
| 最大电流（A） | 60 |
| 最大扭矩（Nm） | 170.6 |
| 额定电压（V） | 380 |
| 额定功率（S1/100%）（kw） | 18.8 |
| 额定扭矩（S1/100%）（Nm） | 95.5 |
| 平衡等级 | G0.4 |
| 润滑形式 | 油脂 |
| 鼻端形式 | A2-6 |
| 锥孔锥度 | 1:20 |
| 锥面跳动（mm） | ≤0.003 |
| 前端面跳动（mm） | ≤0.003 |
| 标准棒300mm处跳动 | ≤0.01 |
| 轴承型号 | NN3020+N1017+2x100B |
| 通孔直径（mm） | φ66 |
| 编码器 | 弦波磁感应编码器/新代编码器 |
| 重量（kg） | 131 |
| 安装方式 | 卧式安装 |

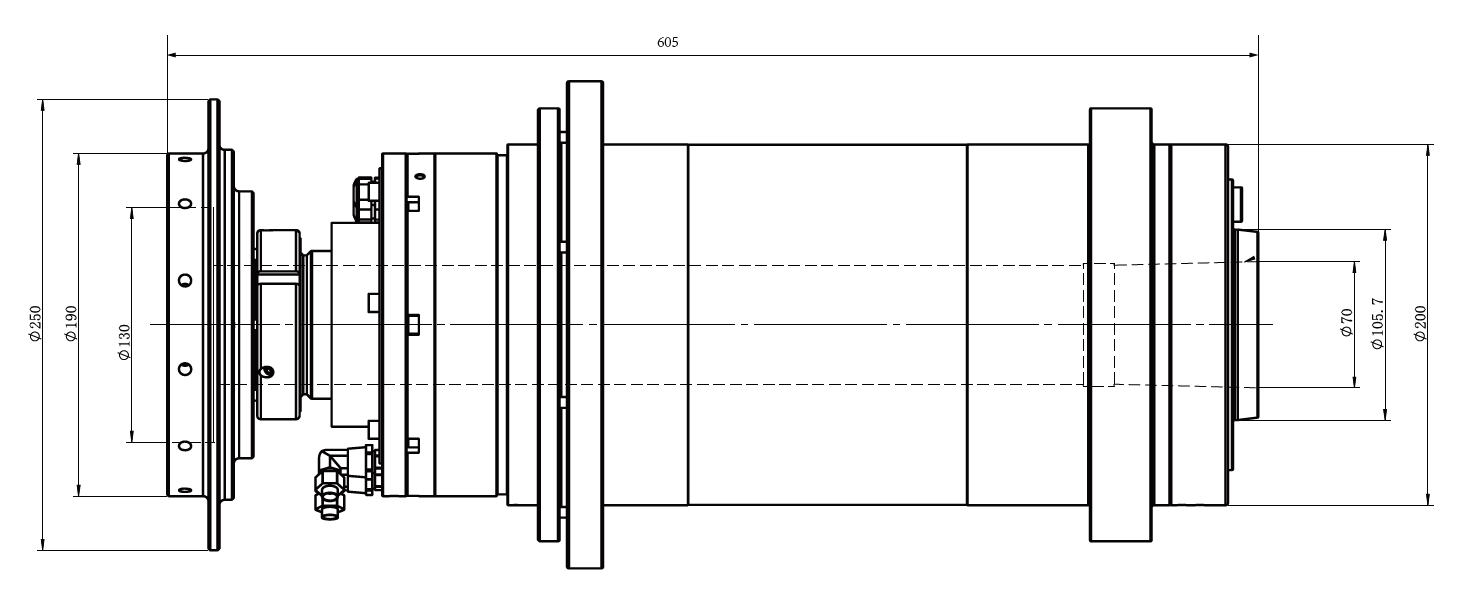

| A | φ200 |
| B | φ240 |
| C | φ106.375 |
| D | φ130 |
| L | 605 |
| L1 | 333 |
| L2 | 14 |
| 适配数控系统 | 西门子、发那科、新代、华中数控、广数、宝元等 |
