本产品是一款高精重载车床电主轴，最高转速6000 rpm，主轴采取A2-5鼻端、箱体式安装结构、配置5.5/7.5KW异步双绕组电机，低速额定扭力达105.5Nm，最大扭力可达210Nm。可配置安装6、8寸卡盘、油缸，用于钢件、铸件、有色金属的精车、重切加工，可进行46机型的数控车床、车铣复合机床安装，主要应用于汽车、航空航天、五金市场等领域加工，是一款兼顾高精、重切加工的车床电主轴
1.高性能高速重载轴承应用
通过轴承应用优化，刚度≥650N/μm，可进行不锈钢4mm切深重切加工，具备高效加工能力
2.配置高性能异步双绕组电机
额定功率：低速：5.5KW/高速：7.5KW
额定扭矩：低速：105.5Nm/高速：54Nm
最高转速：6000rpm
最大扭矩：210Nm
3.配置多样性
可根据客户不同需求，进行电压与编码器的选配
| 电机类型 | 三相交流感应异步双绕组电机 |
| 最高转速（rpm） | 6000 |
| 最大电流（A） | 低速：26/高速：31 |
| 最大扭矩（Nm） | 低速：210/高速：108 |
| 额定电压（V） | 350 |
| 额定功率（S1/100%）（kw） | 低速：5.5/高速：7.5 |
| 额定扭矩（S1/100%）（Nm） | 低速：105.5/高速：54 |
| 平衡等级 | G0.4 |
| 润滑形式 | 油脂 |
| 鼻端形式 | A2-5 |
| 锥孔锥度 | 1:4 |
| 锥面跳动（mm） | ≤0.003 |
| 前端面跳动（mm） | ≤0.003 |
| 标准棒300mm处跳动 | ≤0.01 |
| 轴承型号 | 3x90B+N1017 |
| 通孔直径（mm） | φ62 |
| 编码器 | 三菱编码器 |
| 重量（kg） | 320 |
| 安装方式 | 卧式安装 |

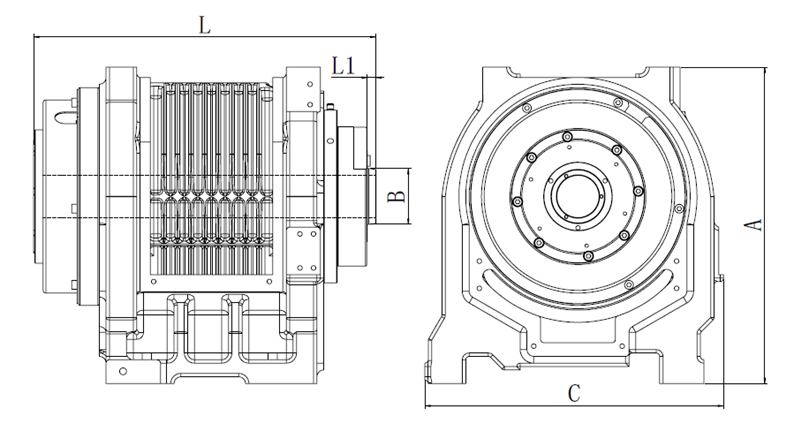

| A | 465 |
| B | φ82 |
| C | 439 |
| L | 503.2 |
| L1 | 12.7 |
| 适配数控系统 | 三菱 |
