产品系列:气浮主轴系列

型号:DQF-200E

本主轴是一款超高速气浮电主轴,是针对PCB行业的高精度、高转速、高效率钻孔加工而精心设计的一款产品。

本主轴为电机内藏式电主轴,内置三相变频异步高效电机,最高转速达200,000rpm,钻孔直径φ0.1~φ6.35mm,加工Φ0.1mm的微小孔时效率高、精度高、CPK值高。


性能特点

1、高精度:PCB行业电主轴静态回转精度≤0.002mm,动态精度≤0.006mm(出厂标准),具有无与伦比的高精密度的特性,实现更高的钻孔CPK值。

2、高功率、高扭矩输出:结合驱动器性能特点,采用电机内藏式设计,内置三相变频异步高效电机,输出功率、扭矩,加工能力大幅提升。

3、高配置:该行业电主轴均有自动换刀功能,同时还配有电机温度传感器,轴芯转速传感器等保护功能。

4、高节能:保证性能前提下,耗气量优化到最小,降低终端客户使用成本。

5、兼容性强、拓展性好:PCB行业用电主轴具有良好的兼容性,可广泛运用在电路板行业的各种钻孔机上,还可根据客户需求进行定制。

6、低故障率:创新稳定的设计,使主轴的稳定性大幅度优于同行产品,一年期内下机率平均低于3%,第二年平均低于10%。

7、低维护率:倒出式拉刀结构设计,拉刀机构由高分子材料的轴霸、高稳定性的碟簧和高氮不锈钢材料的夹头组合而成,主轴打刀寿命高达50万次。

8、高承载力及刚性:轴芯飞盘采用前置结构,大幅提高主轴径向承载力和刚性。


主轴型号Spindle  ModelDQF-200E
轴承类型Bearing Type气浮Air Bearing
最高转速Maximum  Speed(rpm)200000
最高电压Maximum  Voltage(V)200
额定功率(S6)Maximum  Power(kW)0.85
额定扭矩(S6)Maximum  Torque(Nm)0.14
应用范围APPlication  Scope钻孔机Drilling Machine
气流量Air Flow(L/min)40-48(@200000rpm)
润滑形式Form of  Lubrication空气Air
冷却形式及介质
    Cooling method and Medium
内冷、水或油
    Internal Cooling,Water or Oil
重量Weight(kg)3.5

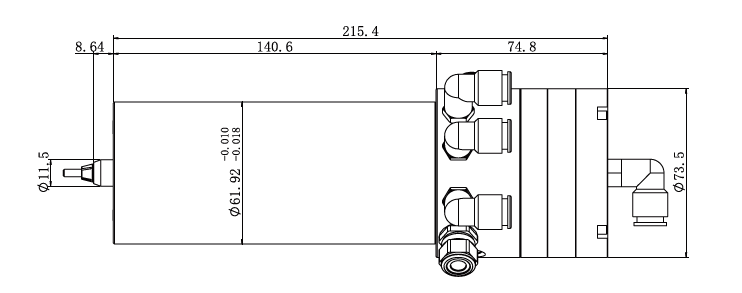

尺寸
    Dimension
    (mm)
D61.902-61.91
D173.5
D211.5
L224
L1140.7
L213.3
