产品系列:雕铣电主轴系列

型号:DGZ-40C

本产品应用于雕铣行业,用于亚克力非金属等材料高速高光,及玻璃,石墨等材料高速磨削。

本产品最高转速达40000转,在此转速下主轴振动小于0.8mm/s,偏摆小,远高于行业的技术标准,可实现高效率、高精度的加工。


性能特点

1、高精度:雕铣电主轴的轴端端面及锥孔跳动≤0.001mm,主轴振动≤0.8mm/s(定制系列可达0.5mm/s)。

2、高表面加工质量:普通雕铣电主轴表面加工粗糙度可达Ra0.2,采用高精度设计电主轴表面粗糙度可达Ra0.05。

3、高承载与刚性:主轴前端采用国际知名品牌大轴径轴承和大跨距的轴承布局,确保主轴的承载力和刚性。

4、高配置:雕铣电主轴可选配测温传感器、主轴松拉刀感应开关、闭环控制编码器等。

5、刀柄具有多样性:雕铣电主轴轴端可采用ISO、BT、HSK、直柄及手动ER夹头等形式满足客户不同需求。

6、个性化定制:公司具有强大的研发实力,设计灵活多样,可根据客户要求订制不同功能、转速、精度的雕铣电主轴。

7、循环水冷:在机体内增加冷却循环水道对电机、前后轴承进行冷却。冷却液流经合理布置在主轴机体的循环冷却通道带走主轴高速旋转时产生的热量,达到热平衡状态,使主轴的温度恒定在一定范围内,保证主轴运行安全、性能稳定,冷却效果好,效率高,温升小,主轴热伸长小,轴承受力小,保证了主轴的使用寿命和主轴的轴向精度。


主轴型号
DGZ-40C
最高转速(rpm)
40000
最高电压(V)
380
最大电流(A)
——
额定电流(A)
4.2
最高频率(Hz)
——
最大功率(kW)
2.2
重量(kg)
11.55
技术参数
序号 项目 标准值

主轴型号 Spindle ModelDGZ-40C
轴承类型 Bearing Type滚珠 Ball Bearing
最高转速 Maximum  Speed(rpm)40,000
最高电压 Maximum  Voltage(V)380
最大功率(S6) Maximum  Power(kW)2.2
最大扭矩(S6) Maximum  Torque(Nm)1.1
夹头规格 Chuck  Specification直柄夹头
换刀方式 Tool Changing自动 Automatic
润滑形式 Form of  Lubrication油脂 Grease
冷却形式及介质
    Cooling method and Medium
内冷,水或油
    Internal Cooling,Water or Oil
重量 Weight(kg)11.8

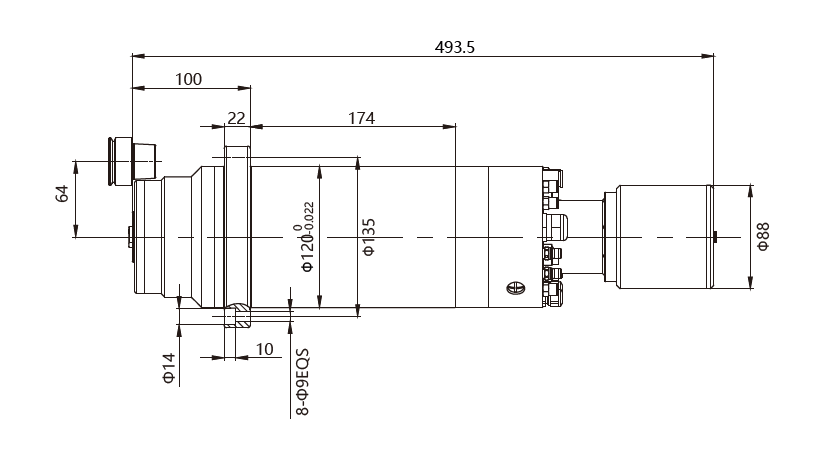

尺寸
    Dimension
    (mm)
D90
D195
D220
L380
L1216
L228.8
