产品系列:皮带式机械主轴系列

型号:DGZJ-14010

本产品是一款机床通用皮带主轴,最高转速为10000rpm,主轴连接刀柄形式为BT40,应用于加工中心机台,用于铣削、钻孔、攻丝。

性能特点

1、高精度:轴芯锥孔偏摆≤0.002mm/s,标准棒300mm处跳动≤0.008,动平衡等级G0.4,具有无与伦比的高精密度的特性。

2、高配置:采用国际知名品牌轴承及高规格标准件,确保主轴性能的长期稳定、可靠。进口圆弧齿同步带轮齿形,传递扭矩大、不易打滑。

3、低噪音:相同运转条件下,最高转速时噪音相比国标齿形齿轮分贝值低5分贝左右。为终端用户提供更好的加工性能和健康的工作环境。

4、刀柄具有多样性:采用BT、BBT、HSK等刀柄接口形式满足客户不同应用需求。

5、高稳定性:独特、稳定、超长寿命(≥500万次)的松拉刀机构设计,确保易损件长寿命。

6、独特设计:独特性的气幕密封+迷宫密封设计使主轴的密封效果有革命性的提升,有效的防止切削液和异物入侵,使主轴在比较恶劣的工作条件下仍可正常使用,减少密封问题引起的机台故障,为客户提高效率。

7、主轴前端设有刀具冷却环喷系统。环喷可根据加工零件或刀具冷却需求不同时,任意调整冷却喷嘴的角度,环喷有在主轴鼻端端面,更接近需求冷却位置,冷却、排屑效果更佳。

8、搭配驱动电机,低速时提供大扭矩,高速时提供大功率。

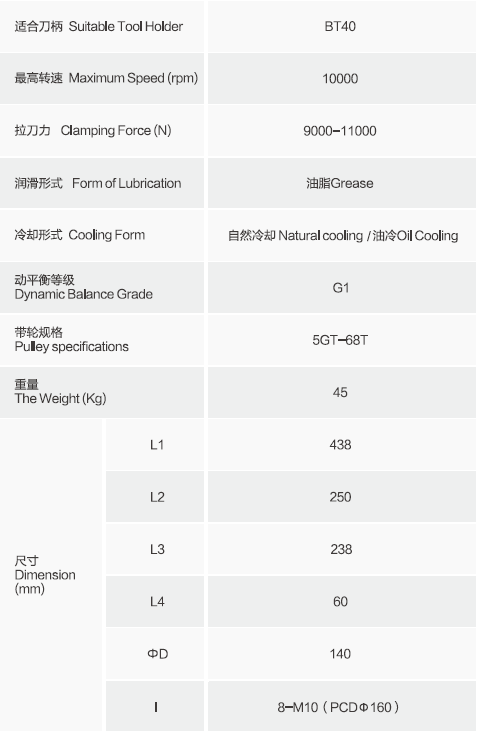

1主轴转速(rpm)
10000
2刀柄规格
BT40
3轴承规格
4×7014
4润滑形式
油脂润滑
5预紧方式
定位预紧
6允许温升(℃)
≤18
7拉爪形式
四瓣拉爪
8拉刀力(N)
9000-11000
9平衡等级
G0.4
10装配方向
立式装配
11装配直径(mm)
Φ140 -0.01/-0.025
12传动方式
同步带传动5GT-68T
13主轴BT40锥孔径向跳动(μm)
≤2.0
14锥孔接触率
≥85%
15轴芯端面跳动(μm)
≤5.0
16BT40标准棒25mm处径向跳动(μm)
≤3.0
17BT40标准棒300mm处径向跳动(μm)
≤8.0
18轴向刚度(N/μm)
≥140
19径向刚度(N/μm)
≥190
