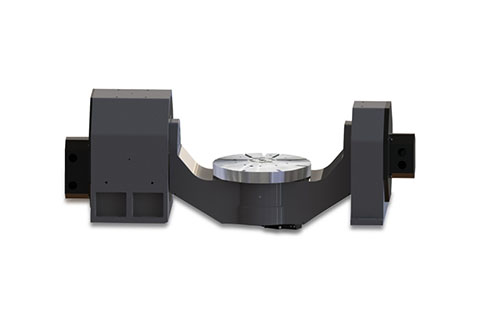

产品系列: 五轴转台

型号:DZDC-350-60/150-110-230/185-421/80-A26W-A/A


1、高效率:力矩电机直驱,转台转速高,响应快,为客户节省加工时间,提高加工效率。

2、高精度:配备国外知名品牌轴承,刚性好,承载大,回转精度表现好;转台标配26-bit高分辨率编码器,可进行高精度定位,做到分秒必争。

3、强力刹车机构:自主专利刹车机构,刹车力矩强劲,可有效避免刹车过程中轴系的转动、窜动,保证产品加工精度。

4、密封性:转台整机采用IP65的防护等级,转台滴水不进。

5、客制化:可根据客户使用环境和精度要求,为客户定制转台。


关键项目单位数值
A轴C轴
盘面直径mm/Φ350
中心高mm230/
中心孔直径mm//
夹紧方式/气刹气刹
夹紧扭矩Nm≥700≥250
盘面端面/径向跳动mm/0.01/0.02
驱动方式/力矩电机直驱力矩电机直驱
驱动器输入电压V220220
额定/最高转速Rpm60/60150/150
额定/最高扭矩(S1/S6)Nm421/84382/164
额定/最高电流(S1/S6)A10.0/20.05.2/10.4
定位精度arc-sec±15±10
重复定位精度arc-sec±3±2

承载能力Kg≤80
整机重量kg416
防护等级/IP65
