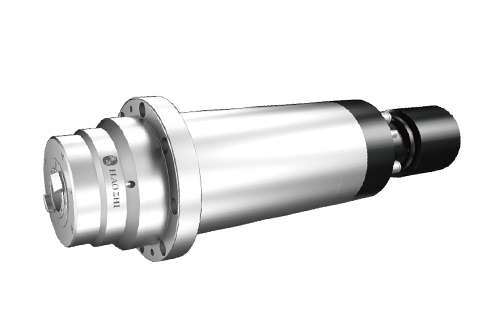

本产品是一款中心出水高速电主轴，最高转速30000rpm，主轴采用中心冷却通道、螺旋循环水冷、迷宫与气幕密封设计，匹配高性能永磁同步大功率电机，较传统异步电机扭矩整体提升27%，主要应用于医疗器械、航空航天、精密模具、半导体与通信产业等领域的高效率、高精度加工。
超长寿命拉刀机构：采用独有专利的昊志拉刀机构换刀寿命可达1000万次，且过程力值稳定，寿命比碟簧拉刀机构高出10倍以上；
高刚性、低振动：合理的轴承配置与轴系设计，搭配昊志拉刀机构，使主轴具有高刚性、低振动、高承载能力的特点；
高精度：常用加工转速高达最高转速的80%，热伸长≤0.03mm且热伸长波动≤0.002mm，主轴振动 ≤0.8mm/s，锥孔跳动≤0.001mm；
高效率、高稳定性：采用11kW永磁同步电机，额定扭矩10.3Nm，轻松胜任各类低速大切削量开粗与高精加工；
超强前端密封：迷宫密封+气幕密封设计，产品在0.15MPa的气封条件下，能够完全避免异物进入主轴；
循环水冷：机体内置冷却循环水道对电机、前后轴承进行冷却。冷却液流经合理布置在主轴机体的循环冷却通道带走主轴高速旋转时产生的热量并快速达到热平衡状态，保证主轴运行安全、性能稳定、热伸长小，确保主轴高加工精度和长使用寿命。
| 参数项 | 参数值 |

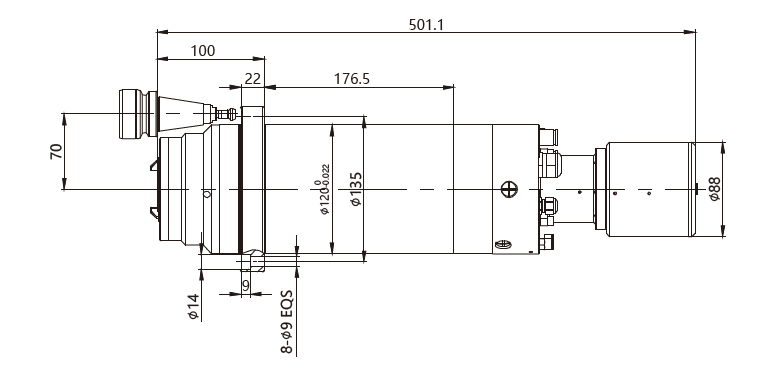

| 直径 | Φ120mm |
| 最高转速 | 30,000rpm |
| 刀柄型号 | BBT30 |
| 轴承类型 | 陶瓷球轴承 |
| 最大频率 | 1000Hz |
| 电机类型 | 永磁同步 |
| 额定电压 | 380V |
| 输出功率 S1 100% | 11.0kW |
| 输出功率 S6 40% | 16.5kW |
| 输出扭矩 S1 100% | 10.3N·m |
| 输出扭矩 S6 40% | 15.45N·m |
| 额定电流 S1 100% | 24.0A |
| 额定电流 S6 40% | 31.0A |
| 气封气流量 | 60±20L/min（气压 0.15MPa） |
| 冷却方式 | 水冷（推荐） |
| 冷却流量 | 4~6L/min（水压 0.25MPa） |
| 电机温度传感器类型 | KTY84-130 |
| 换刀方式 | 气缸 |
