产品系列: 四轴转台

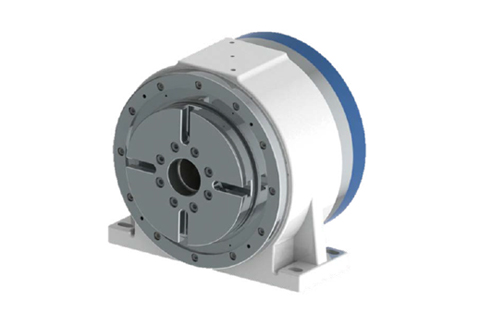

型号:DZGD-180A11

主要应用于加工中心机床,作为机床第四轴,实现一次装夹多面加工,减少装夹次数,大幅提高产品精度及加工效率;中空孔的结构设计方便匹配各种型号的夹具治具,适应不同零件的加工方式。


  • 高效率:最高转速250rpm,区别于蜗轮蜗杆类外驱转台,可实现高速高效加工。

  • 超大扭矩:独创研发大扭矩电机,采用创新设计,扭矩比普通电机提升63%;保证大扭矩高效加工。

  • 超高精度:转台使用超高精度绝对式编码器,定位精度±3″,重复定位精度±1″。

  • 高夹紧力:创新设计夹紧结构,比传统碟刹体积更小,反应速度提高10倍,夹紧刚性提高3倍。

  • 高稳定性:充分的结构仿真优化,全方位的试验测试,并经过4000台以上的DD转台客户端使用验证, 从而确保整机稳定性。

  • 免维修:传动零磨损,免除传统蜗轮蜗杆定期维护的困扰,降低维护成本,提高客户体验。



关键项目单位数值
盘面直径mmφ180
中心高度mm135
盘面轴向跳动mm≤0.005
盘面径向跳动mm≤0.01
夹紧扭矩N.m250
驱动方式/力矩电机直驱
最高转速rpm250
驱动器输入电压V220
额定功率S1kW2.2
额定电流S1A8.5
额定扭矩S1N.m105
峰值扭矩N.m368
最高频率Hz41.66
定位精度≤±3
重复精度≤±1
承载能力kg卧式50 / 使用尾座100
整机重量kg65
