产品系列:高光及超精加工电主轴

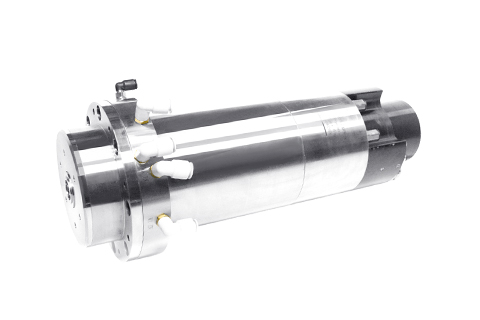

型号:DQFX-12060/1.2-KFPWVJM

本产品是一款超精密气浮模具加工电主轴,最高转速60,000rpm,主轴采用HSK-E25自动换刀设计,带高精度编码器。全新冷却结构与独特轴系设计保证主轴动态加工精度,使加工零件表面达到纳米级别粗糙度,是专门针对模具加工行业的复杂表面、高精度加工需求而精心设计的一款产品。

1.独特冷却结构

三段进水式冷却结构让主轴热伸长稳定后(20min内),热伸长变化量在1μm以内,实现加工零件表面粗糙度Ra≤20nm。


2.高刚度、高精度轴系设计

专为此类超精密气浮主轴设计的气浮轴承保证了主轴轴向、径向刚度达到40N/μm以上,轴芯采用飞盘后置式结构保证主轴转动时加工稳定性。


3.稳定转动系统

独特主轴转动系统的设计,保证主轴转动时稳定性,在转动过程中保证振动≤0.2mm/s。


主轴型号   Spindel ModelDQFX-12060/1.2-KFPWVJM
最高转速 Maximum   Speed(rpm)60,000
最高电压 Maximum   Voltage(V)220
额定功率S6 Rated   Power(KW)1.5
额定转矩S6 Rated   Torque(N·m)0.5
额定电流S6 Rated   Current(A)5.3
最大频率 Maximum   Frequency(Hz)1000
振动值 Vibration   Values(mm/s)≤0.2
冷却形式及介质 Cooling Form and Medium内冷,水 Internal cooling,water
冷却系统冷却液流量   Cooling system coolant flow(L/min)水water:≥5.0L/min
轴承工作气压   Cylinder Working Pressure(MPa)0.6-0.65MPa
气路系统气流量   Air system Air Flow(L/min)22-30(@60,000rpm)
轴端静态偏摆 Static Runout(μm)≤2μm
换刀方式 Tool-change   mode自动换刀(HSK-E25刀柄)


15002666DQFX-12060/1.2-KFPWVJM外形图.png
