本产品是一款高精车床外驱主轴,最高转速6000 rpm,主轴采取A2-5鼻端、安装直径170mm、8M同步带轮设计。安装可配置6、8寸卡盘、油缸,用于钢件、铸件、有色金属的精车、重切加工,可进行46机型的数控车床、车铣复合机床安装,主要应用于汽车、航空航天、五金市场等领域加工,是一款兼顾高精、重切加工的车床外驱主轴。
1.高性能轴承应用
通过轴承应用优化,该产品兼顾高精与重切加工,刚度≥600N/μm,切削样件粗糙度Ra≤0.4μm,刀纹均匀,圆度≤2μm;
2.高稳定性
充分的仿真优化,全方位的试验测试,有超10000支以上的客户端使用验证,从而确保整机稳定性;
3.配置多样性
可根据客户不同需求,进行带轮、编码方式等定制
最高转速(rpm) | 6000 |
平衡等级 | G0.4 |
润滑形式 | 油脂 |
鼻端形式 | A2-5 |
锥孔锥度 | 1:19.18 |
锥面跳动(mm) | ≤0.003 |
前端面跳动(mm) | ≤0.003 |
标准棒300mm处跳动 | ≤0.01 |
轴承型号 | 4x7016 |
通孔直径(mm) | φ56 |
驱动带轮 | 同步带 |
编码带轮 | XL |
重量(kg) | 59 |
安装方式 | 卧式安装 |

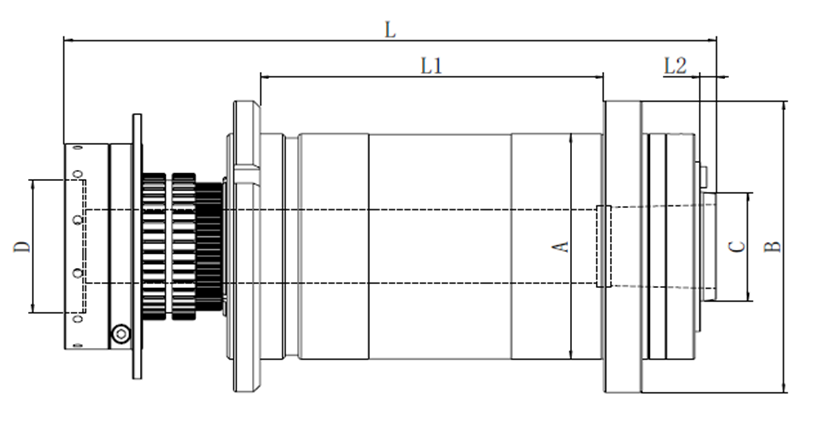

A | φ170 |
B | φ220 |
C | φ82 |
D | φ100 |
L | 493 |
L1 | 260 |
L2 | 12 |
