本产品是一款高精重载车床电主轴，最高转速6000 rpm，主轴采取A2-5鼻端、安装直径170mm、配置10KW永磁同步电机，额定扭力达38.2Nm，最大扭力可达93.9Nm。可配置安装6、8寸卡盘、油缸，用于钢件、铸件、有色金属的精车、重切加工，可进行46机型的数控车床、车铣复合机床安装，与通用的A2-5外驱主轴安装尺寸一致，可直接切换。主要应用于汽车、航空航天、五金市场等领域加工，是一款兼顾高精、重切加工的车床电主轴
1.高性能高速重载轴承应用
通过轴承应用优化，刚度≥600N/μm，可进行不锈钢4mm切深重切加工，具备高效加工能力
2.配置高性能永磁同步电机
额定功率：11KW
额定扭矩：150Nm
最高转速：6000rpm
最大扭矩：161.4Nm
3.配置多样性
可根据客户不同需求，进行电压与编码器的选配
| 电机类型 | 三相交流永磁同步电机 |
| 最高转速（rpm） | 6000 |
| 最大电流（A） | 50 |
| 最大扭矩（Nm） | 93.9 |
| 额定电压（V） | 380 |
| 额定功率（S1/100%）（kw） | 10 |
| 额定扭矩（S1/100%）（Nm） | 38.2 |
| 平衡等级 | G0.4 |
| 润滑形式 | 油脂 |
| 鼻端形式 | A2-5 |
| 锥孔锥度 | 1:20 |
| 锥面跳动（mm） | ≤0.003 |
| 前端面跳动（mm） | ≤0.003 |
| 标准棒300mm处跳动 | ≤0.01 |
| 轴承型号 | 3x7016+2x7014 |
| 通孔直径（mm） | φ56 |
| 编码器 | 弦波磁感应编码器/新代编码器 |
| 重量（kg） | 64 |
| 安装方式 | 卧式安装 |

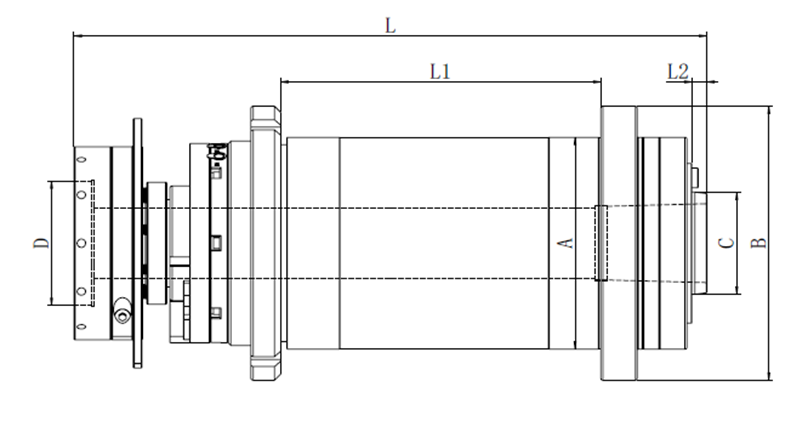

| A | φ170 |
| B | φ220 |
| C | φ82 |
| D | φ100 |

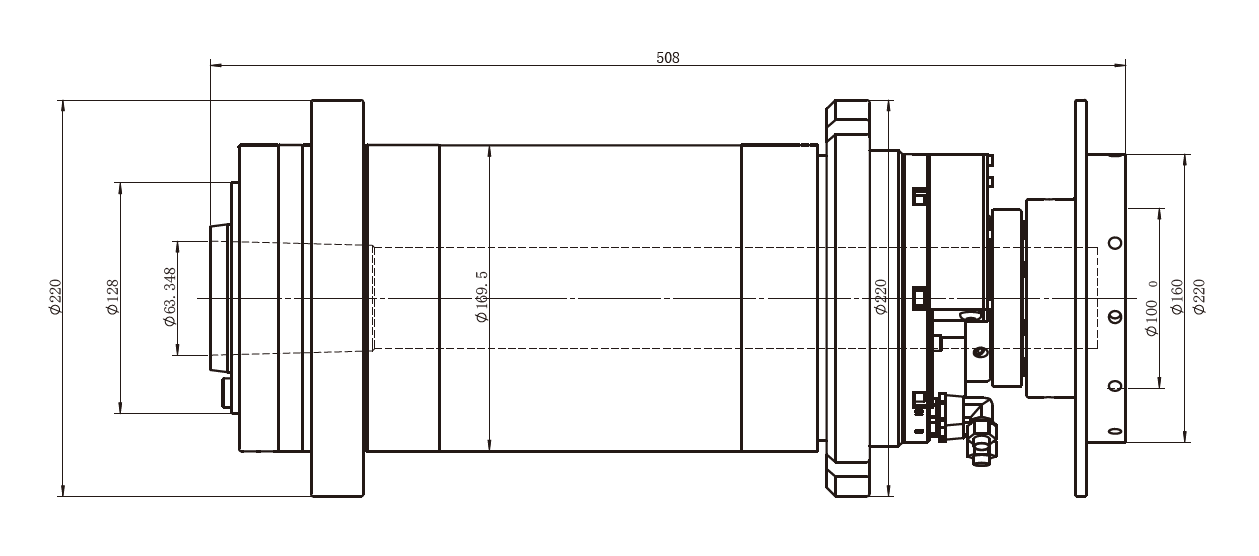

| L | 508 |
| L1 | 257 |
| L2 | 12 |
| 适配数控系统 | 西门子、发那科、新代、华中数控、广数、宝元等 |
