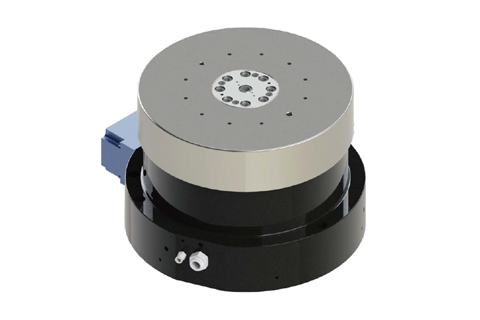

主要应用于数控机床上，作为机床第四轴，可以垂直安装于机床工作台上。
转速高、响应快：相对于传统蜗轮蜗杆转台，本转台因采用力矩电机直驱，具有噪音低、无背隙、结构紧凑等特点，最高转速可达1000rpm，同时，该产品可做到0.5秒快速起停，响应快。
密封性：周边采用环形密封圈密封，全机采用IP65的防护等级，使转台滴水不进。
车铣两用、五轴联动、效率高：配合主轴可实现高效的车铣复合加工，铣削时可进行精确分度，车削时可实现高速大扭矩旋转，A\C轴联动还可实现连续曲面加工,大幅度提高了加工效率。
强力刹车机构：采用气缸活塞式刹车方式配以刹车增力机构，使转台在相同气压下，刹车锁紧力矩增大到1.5倍，可以承受大扭矩切削。
个性化定制：兼具良好的兼容性，可以根据客户使用要求和精度要求，为客户专业定制。
| 参数项 | 参数值 |
|---|---|
| 额定转速 | 1000 rpm |
| 最大转速 | 1000 rpm |
| 额定扭矩 | 47.8 N·m |
| 最大扭矩 | 96.5 N·m |
| 额定电流 | 16 A |
| 最大电流 | 32 A |
| 电机极数 | 30 |
| 额定电压 | 220 V |
| 刹车扭矩 | ≥200 N·m |
| 刹车气压 | 0.5~0.6 MPa |
| 定位精度 | 光栅 ±10sec |
| 双向重复定位精度 | 光栅 ±2sec |
| 防护等级 | IP67 |
| 编码器类型 | 可选三菱、法那科、西门子、Biss-c |
| 容许负载 | ≤40 kg |
| 容许工件惯量 | 3 kg·m² |
